[시포디 기초] 도형의 이동과 크기 변경 (ft. 구 Shpere)



지난 강의에서는 시포디 도형의 분할(세그먼트)과 라운딩(Fillet)하기 (ft. 큐브 Cube) 에 대해서 배웠습니다.





[이전 강의 보러가기]

[시포디 기초] 도형의 분할(세그먼트)과 라운딩(Fillet)하기 (ft. 큐브 Cube)





오늘은 시포디 도형의 이동과 크기 변경 (ft. 구 Shpere)에 대해 알려드리도록 하겠습니다.



- 구(Sphere)오브젝트

먼저 Sphere오브젝트를 새로 생성해 보도록 하겠습니다.

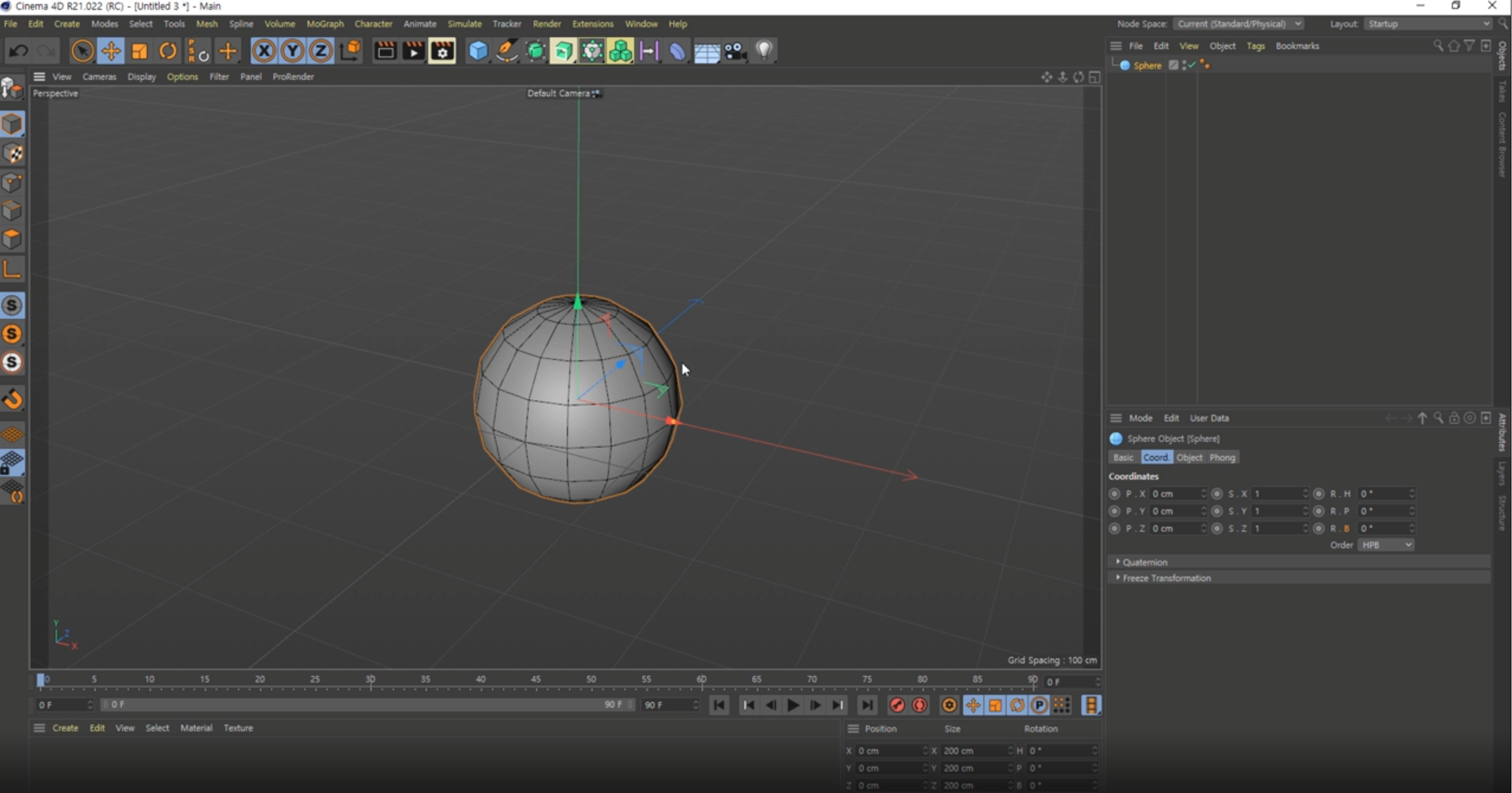

Sphere 오브젝트

구(Sphere) 오브젝트를 선택하고 Attribute의 Object 탭에 보면

큐브(Cube)와는 조금 다른 구성으로 되어 있는 것을 볼 수 있습니다.

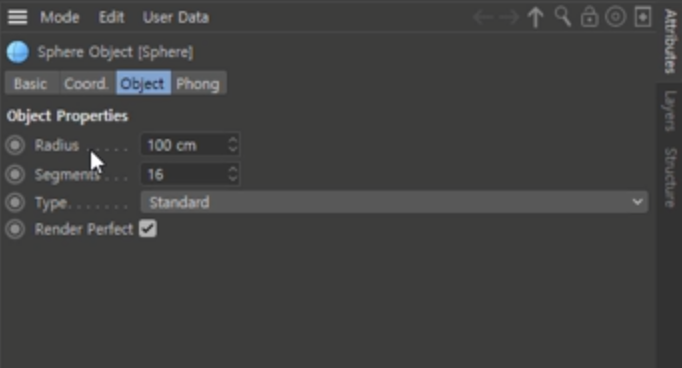

Sphere 오브젝트의 Object 속성 탭



- Object

여기서 Radius 값을 한 번 올려보도록 하겠습니다.
Sphere가 커지고 작아지는 것을 볼 수가 있습니다.
그리고 Segments 값을 변경하면 선이 추가가 되면서 곡면이 부드러워지는 것을 볼 수가 있습니다.

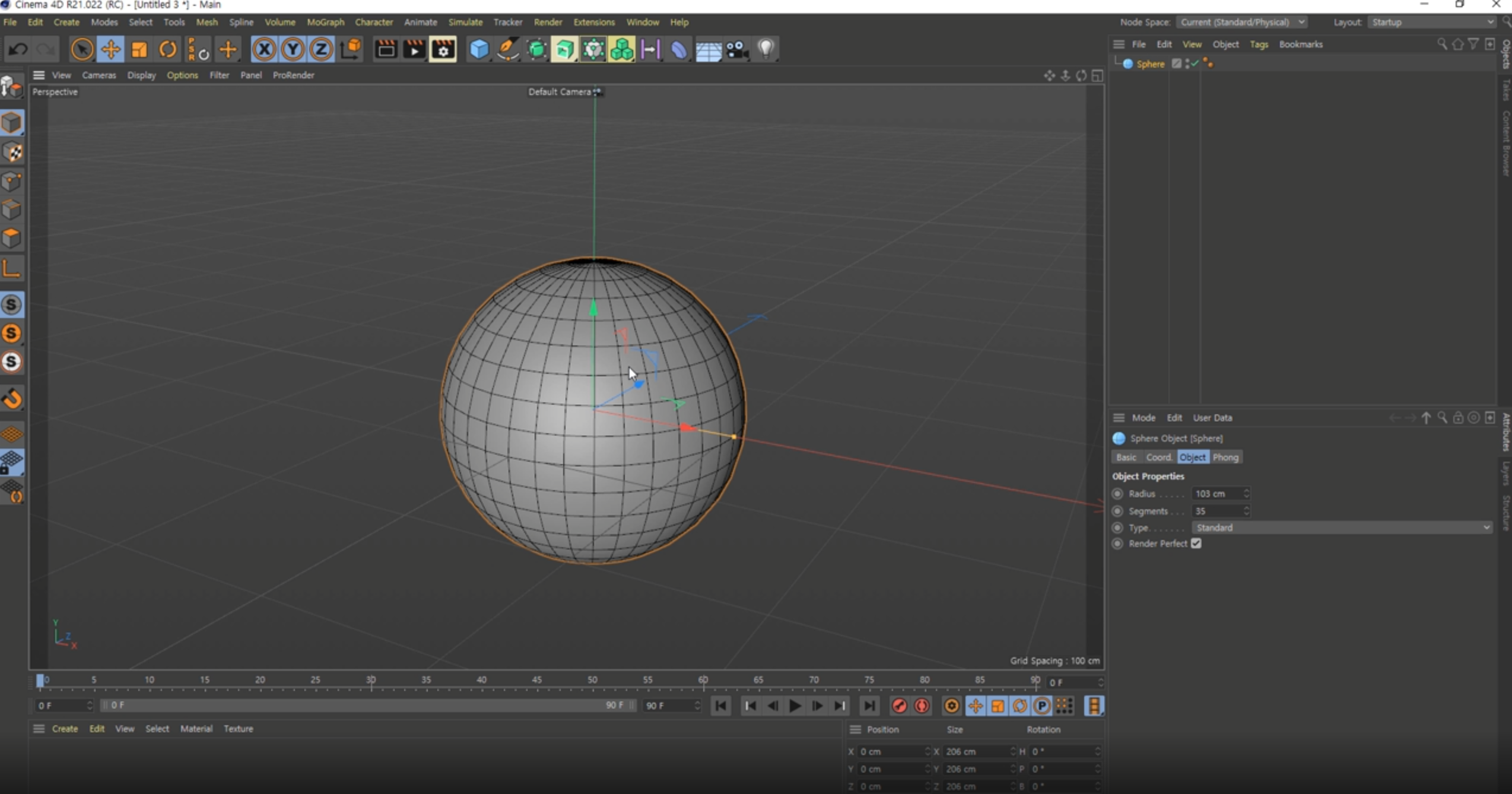

Sphere 오브젝트가 커지고 곡면이 부드러워진 모습



즉, 어떤 오브젝트에서 선이 많아지면 많아질수록 곡면은 더욱 부드러워 진다는 사실을 알고 계시면 됩니다.
다만 선이 많아지면 많아질수록 면의 개수 또한 많아지는 것이고,
면의 개수가 많아진다는 것은 오브젝트를 구성하고 있는 요소가 많아진다는 것이기 때문에
자칫하다가는 오브젝트의 무게가 너무 무거워지는 현상이 발생할 수도 있습니다.

그래서 너무 이 부드러운 것을 많이 나타내고 싶다고 해서 선을 과도하게 많이 추가하게 되면
오브젝트 자체가 너무 무거워지게 되니 이 부분을 잘 생각하면서 조절을 해주셔야 합니다.

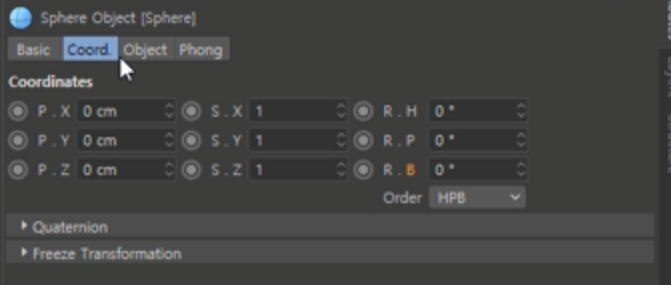

이번에는 Coord. 탭으로 가보겠습니다.



- coord.

여기서는 큐브(Cube)와 구성이 똑같네요.
Cube와 똑같이 각각의 X축, Y축, Z축의 Position, Scale, Rotation을 조절 할 수 있습니다.
여기서도 이동,크기,회전을 조절할 수 있고
화면상의 액시스를 통해서도 이동,크기,회전 하는 방법은 지난 시간에 이미 배웠지요~?



이번에는 지난 시간에 안가르쳐드린 꿀팁 한 가지 더 알려드리고 넘어 가겠습니다.

시네마4D는 특이하게 각 축 사이에 대각선에 각도 모양이 있는 것을 볼 수가 있습니다.
그리고 그 모양에도 각각 색깔들이 있습니다.

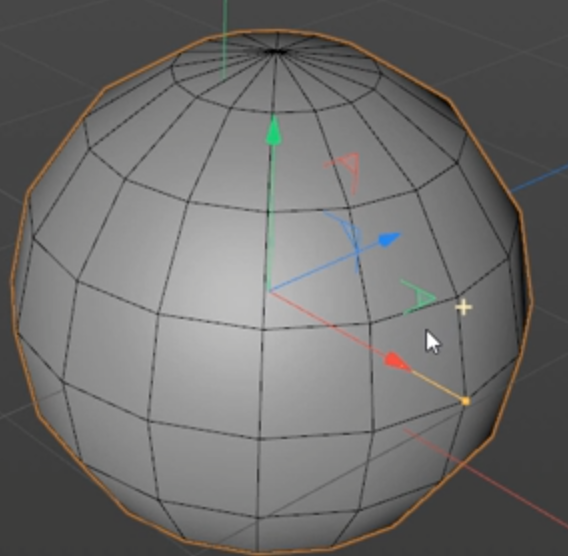

화살표 액시스 가운데 각도 모양의 아이콘이 있다

파란색 대각선 각도 모양 아이콘에 마우스를 갖다대면 ,

빨간색 X축과 초록색 Y축의 선이 하얗게 변하면서 선택이 되는 것을 볼 수 있습니다.

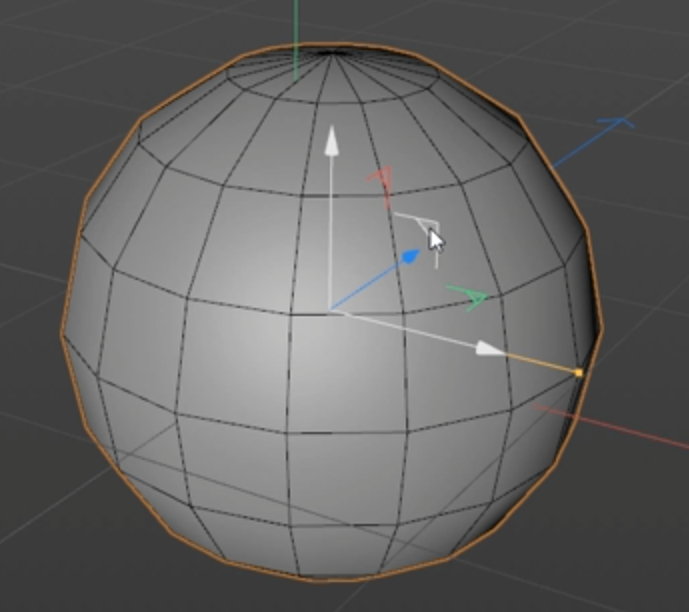

파란색 대각선 각도 모양 아이콘에 마우스를 대니 흰색으로 변하면서 빨간색과 초록색 액시스가 선택됐다

이 상태에서 클릭하고 드래그를 하면 선택된 X축과 Y축이 동시에 움직이게 됩니다.

아무리 드래그를 해도 Z축은 반응을 하지 않습니다.

반응형

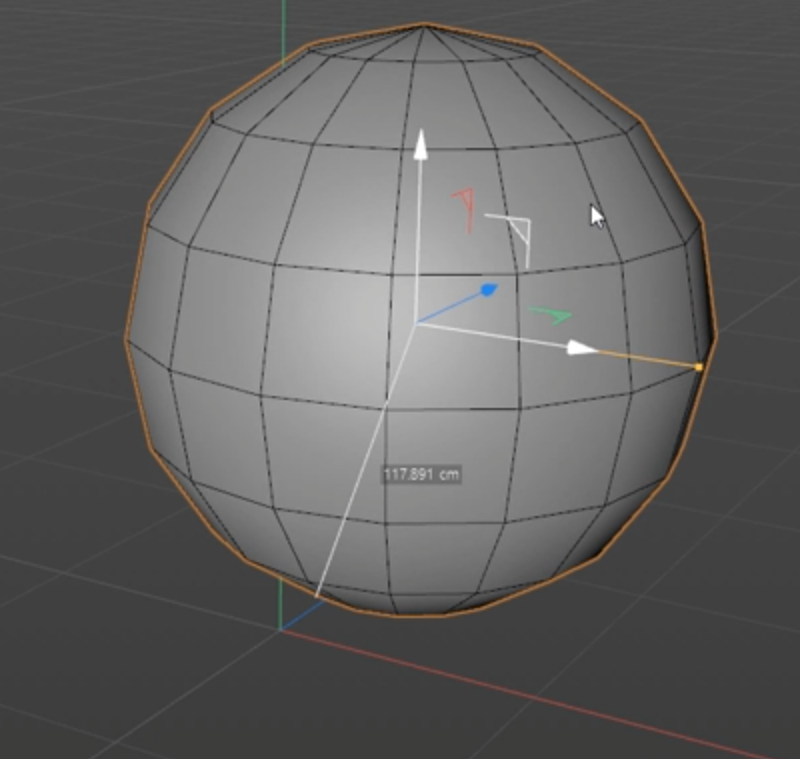

X축과 Y축만 움직이는 모습

이 아이콘은 하나의 축은 고정하면서 2개의 축을 한 번에 조절하는 기능입니다.
빨간색 각도 모양을 잡으면 초록색과 파란색이 선택되고
초록색 각도 모양을 잡으면 파란색과 빨간색이 선택 됩니다.
원리는 다 같습니다.

그리고 축을 보면 끝에 주황색 선에 포인트가 있는 것을 볼 수가 있습니다.



이 포인트는 무엇을 의미하는지 제가 클릭하고 드래그를 해보겠습니다.
스케일이 작아졌어요. 그런데 Coord. 탭의 Scale은 아무런 반응이 없습니다. 그대로 1, 1, 1기본값이에요.
그래서 Object 탭으로 가보니 아하! 정답이 여기 있었군요.

여기서 Radius 값이 변한걸 알 수 있습니다.





radius값이 변했다

즉, 주황색 선의 포인트는 scale값이 아니라 radius값을 변화시키는 아이콘입니다.
그리고 화면 하단에 보면 Position, Size, Rotation이 있습니다.



- 타임라인 하단에서 크기 변경

제가 주황색 선의 포인트를 클릭 드래그로 움직이면
화면 하단의 Size가 cm단위로 같이 변하는 것을 알 수 있습니다.
그리고 여기서도 크기를 변경 할 수가 있습니다.

타임라인 하단에서도 크기를 변경할 수 있다

그런데 여기서는 하나의 축만 따로 값을 주더라도 모든 축에 다 같이 적용이 됩니다.
예를 들어서 Y축에만 Size에 500cm 값을 주고 엔터를 쳐보겠습니다.
그래도 모든 축이 다같이 500cm로 바뀌는 것을 볼 수 있습니다.
이것은 왜그러냐면 원(sphere)의 특성 때문에 그렇습니다.

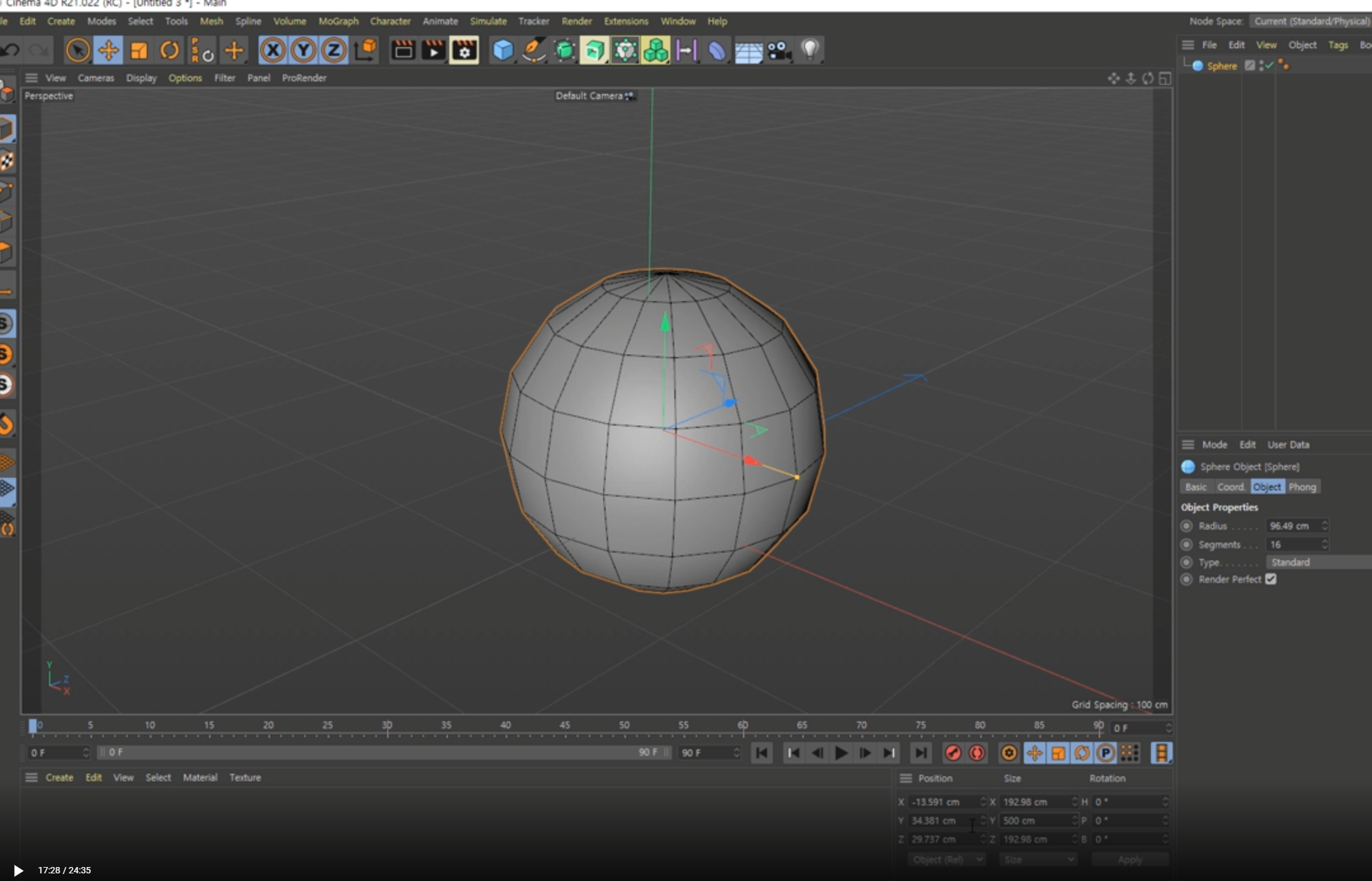

화하면 하단 Scale의 Y값에만 500값을 주었다

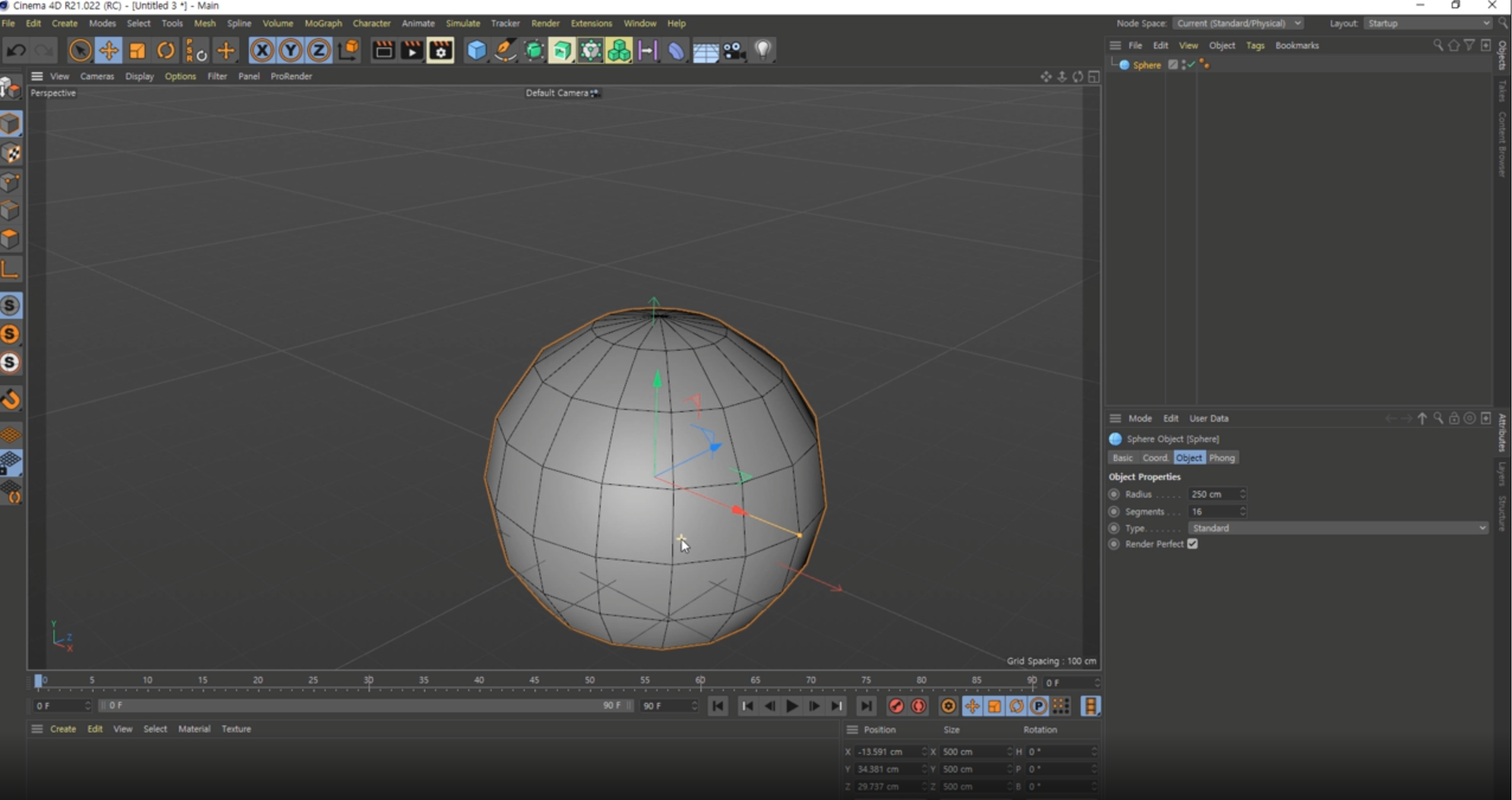

X, Y, Z 모든 값이 500으로 바뀐 것을 알 수 있다

그래서 큐브(Cube)는 어떤지 이번에는 구(Sphere)를 지우고 Cube를 다시 생성해 보겠습니다.
보니까 Cube에도 주황색 선이 있죠? 자세히보니 각 축마다 하나씩 총 3개가 있습니다.

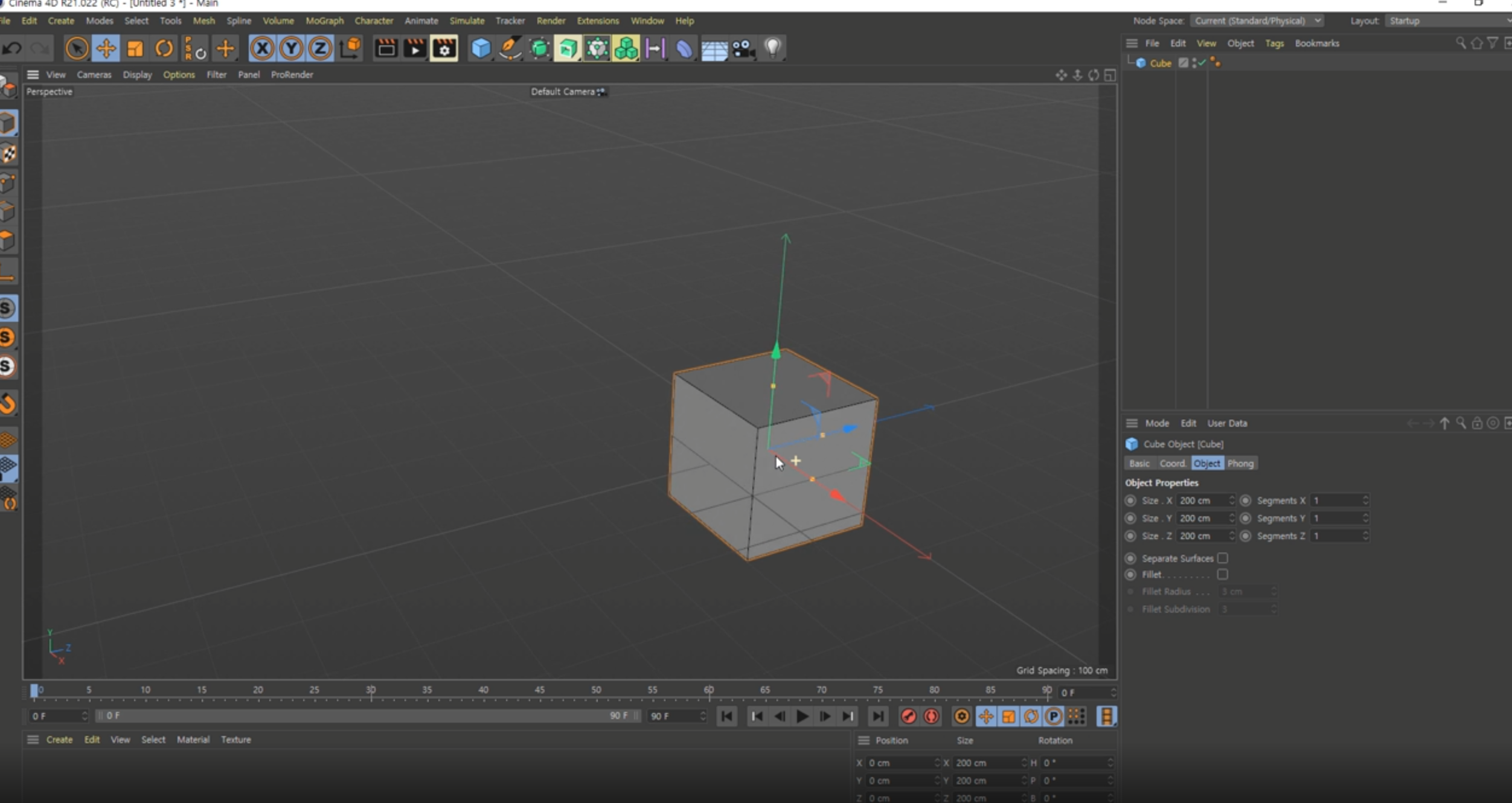

주황색 선이 축마다 있다

Y축의 주황색 선을 클릭 드래그로 움직여보겠습니다.
화면 하단에 보면 Y축의 사이즈만 변경이 되는 것을 볼 수가 있습니다.

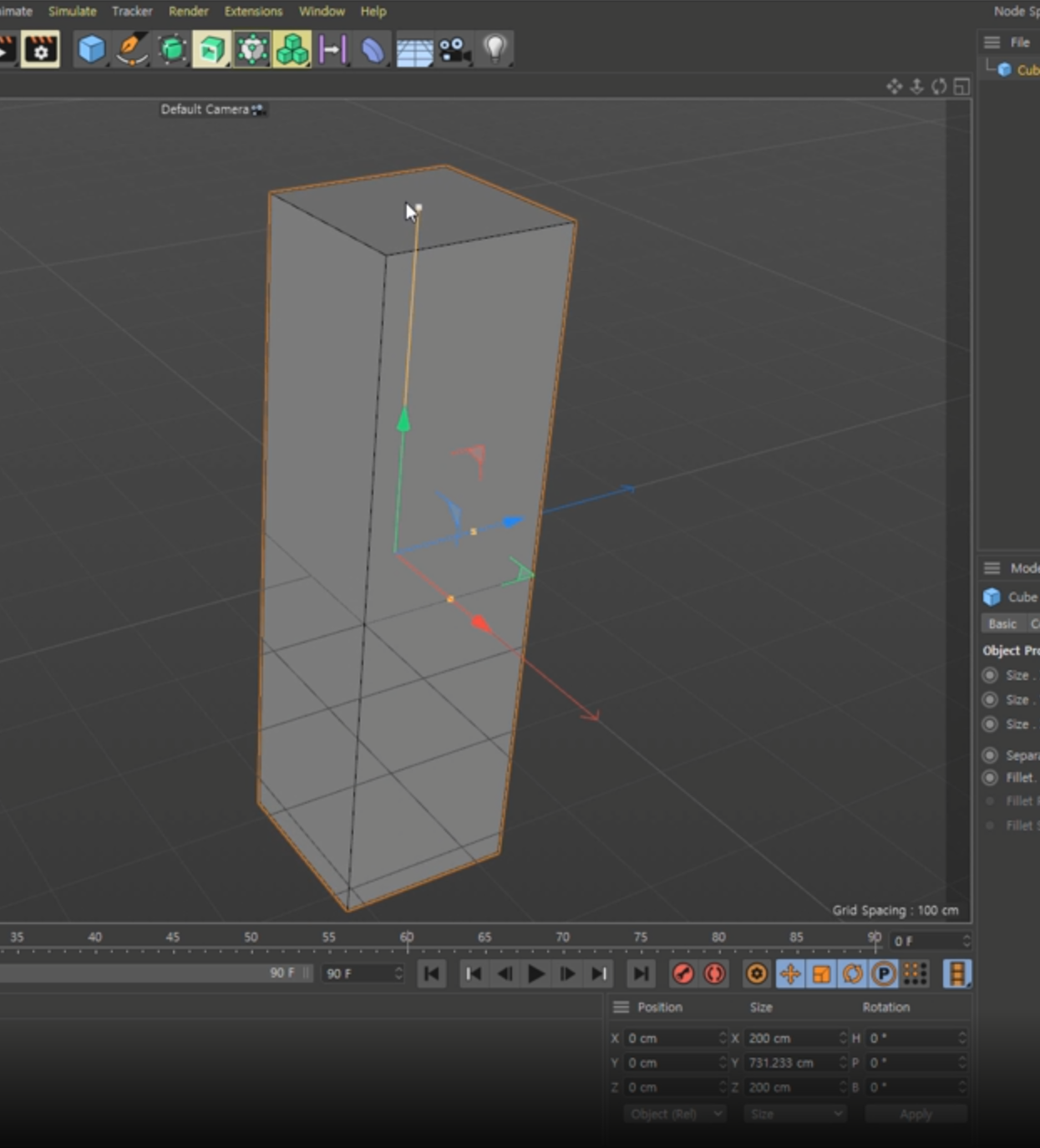

화면 하단을 보니 Y축의 size만 변경되었다

즉, 주황색 포인트는 해당 축의 크기를 조절하는 역할을 한다고 이해를 하시면 됩니다.



오늘은 이렇게 시포디 도형의 이동과 크기 변경 (ft. 구 Shpere)에 대해서 배웠습니다.

다음 강의에서는 시포디 도형 크기 키우기 회전하기 자르기 구멍 뚫기 (ft. 실린더) 에 대해 포스팅하겠습니다.

감사합니다.
